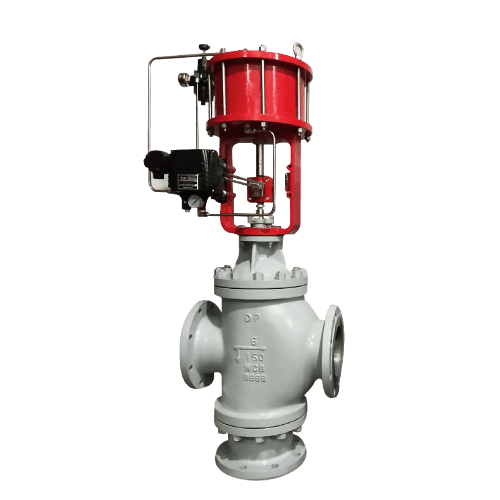

Three-Way globe type control valves include mixing type and diverting type. 三通调节阀采用圆筒型薄壁窗口形阀芯导向， 导向面积大， 动作平稳。三通合流调节阀HMT是将两路流体合并
成一路流体， HDT系列三通分流阀将一路流体分配成两路流体。 配用多弹簧执行机构。 具有结构简单、重量轻、体积小、拆装方便等优点。
标准规范
阀体
- 公称通径： 3/4″(DN20)～14″(DN350)
- 公称压力：ANSI Class 150#～600#，PN系列： PN1.6MPa、2.5MPa、4.0MPa、6.3MPa、10.0MPa
- 连接方式：法兰型（RF, FF, RTJ, MFM)，焊接型(DN50以下用SW套焊/承插焊， DN80以上用对焊）
- 设计标准：ANSI B16.34， ANSI B16.47， API598等
- 法兰间距：IEC60534， ISA.S75.03-1985
- 表面涂层：阀体为碳钢时涂层是银灰色环氧树脂，阀体为不锈钢时，本体不加涂层。
上阀盖
- 标准型： -17 ~ +230°C
- 散热片型：-45 ~ +230°C
- 加长型： -196 ~ -45°C
- 波纹管密封型

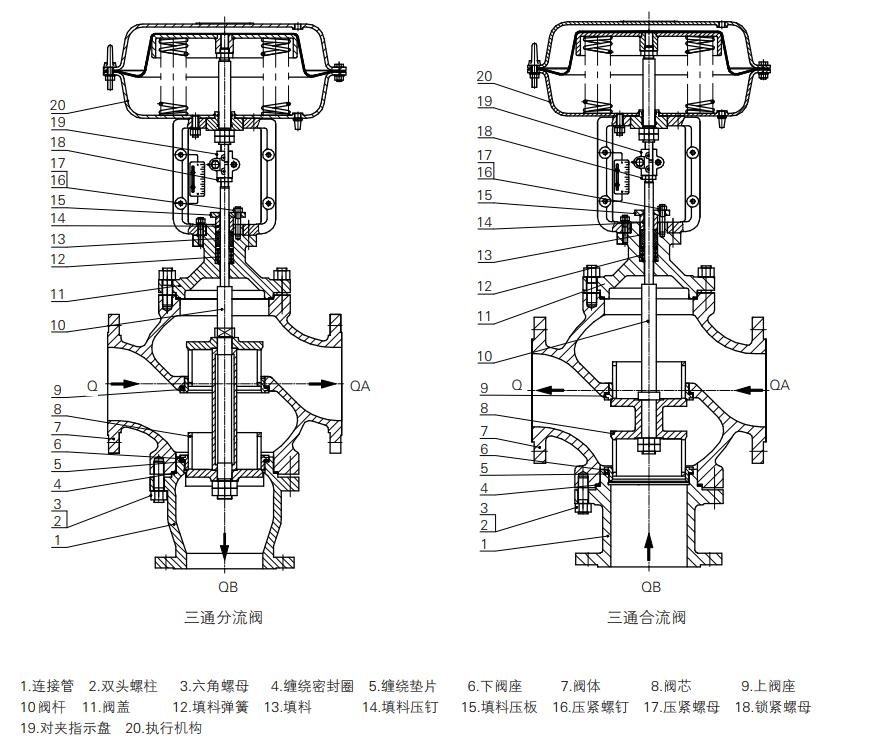

内部结构
执行机构
形式：气动薄膜式
用途：调节、开关
供气压力：300KPa, 340KPa, 400KPa.
接口：Rc1/4, Rc3/8
作用方式：正作用（气压增加阀闭），反作用（气压增加阀开）
环境温度：-40 ~ +100°C
标准涂层：红色环氧树脂
手轮机构：可选
其他可选执行机构：气缸式执行机构，电动执行机构
控制附件
气动执行机构控制附件：电气定位器， 气气定位器，过滤减压阀，电磁阀，限位开关，增速器/放大器，锁止阀，手轮机构等等。
电动执行机构控制附件：加热器，控制箱，手轮机构等。
工作原理

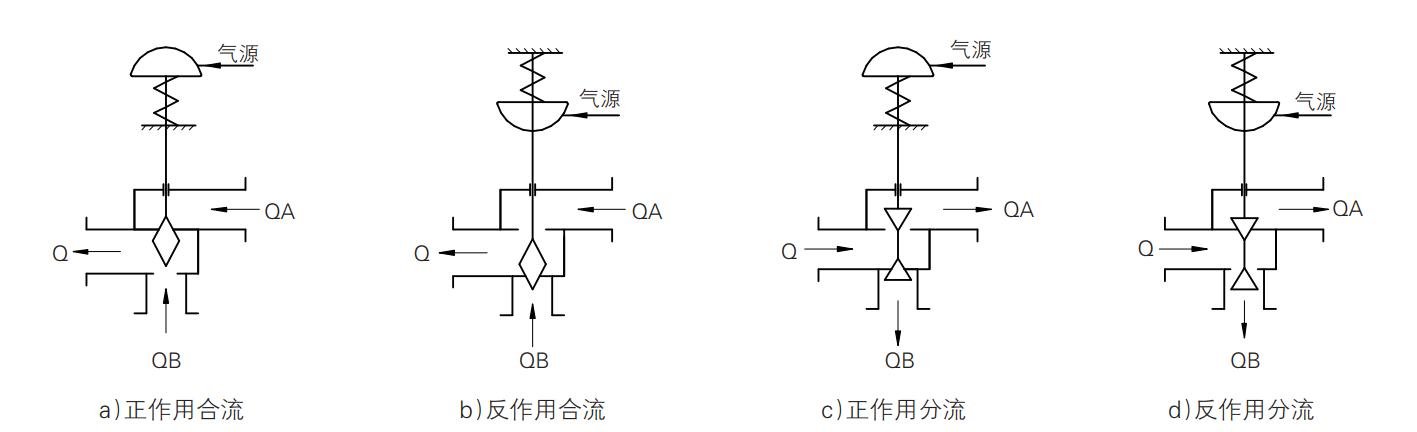

三通阀阀芯结构是按流开状态设计的。 阀芯处于阀座内部的为合流阀， 有两个进口， 一个出口（ 见图a、b）。 阀芯处于阀座外部的为分流阀， 有一个进口， 两个出口（ 见图c、d）。 因三通阀阀内开启与关闭同时存在， 故三通阀无气关、气开之分。 正作用合流阀， 故障时垂直通（ QB→Q）， 反作用合流阀故障时水平通（ QA→Q）， 正作用分流阀故障时水平通（ Q→QA）， 反作用
分流阀故障时垂直通（ Q→QB）。
