描述
应用工况
HCN Multi-Holes Cage Guided Control Valves 多孔式套筒导向型调节阀，采用多孔式套筒控制流体流速，具有降低噪音和防止空化的功能。
特点

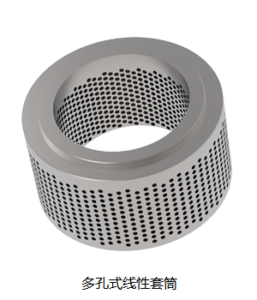

多孔式套筒导向型调节阀，除了拥有普通套筒阀GC120的特点外，最大优点是多孔式的套筒能起到非常大的降噪功能，特别适合用在蒸汽放空的场合
产品优势
- 压差较大介质的流速快对阀内件产生严重的冲蚀破坏的同时会产生很大的噪音，GC210的多孔式套筒很好的解决了这个问题。对于液体一般流向是从阀门高进低处，通过多孔节流使介质在套筒内部碰撞，消耗内能降低流速。而对于气体介质一般采用低进高出，使气体介质通过多孔套筒的节流之后在阀座后面有一个体积的膨胀，从而把介质的压力降下来降低流速。
- THINTKANK歆智多孔式套筒可以与普通套筒阀的套筒实现互换，其他零部件均可以通用，在优化资源、减少库存的同时，能大大缩短交货期。
标准规范
阀体
- 公称通径： 1″(DN25)～24″(DN600)
- 公称压力：ANSI Class 150#～2500#
- 连接方式：法兰型（RF, FF, RTJ, MFM)，焊接型(DN50以下用SW套焊/承插焊， DN80以上用对焊）
- 设计标准：ANSI B16.34， ANSI B16.47， API598等
- 法兰间距：IEC60534， ISA.S75.03-1985
- 表面涂层：阀体为碳钢时涂层是银灰色环氧树脂，阀体为不锈钢时，本体不加涂层。
上阀盖
- 标准型： -17 ~ +230°C
- 散热片型：-45 ~ +230°C
- 加长型： -196 ~ -45°C
- 波纹管密封型
- 蒸汽夹套型
阀内件
阀内件形式： 不平衡阀芯型
阀芯形式：单座型
额定Cv值：见表3
流量特性： 等百分比、线性、开关
可调比：50:1
阀座泄漏量：金属阀座标准泄漏等级为ANSI Class IV, 可选用Class V；软阀座标准泄漏等级为ANSI Class VI．
填料：聚四氟乙烯V型填料、聚四氟乙烯碳纤维、高强度碳纤维+聚四氟乙烯纤维、聚四氟乙烯纤维+纯聚四氟乙烯（禁油）及柔性石墨。
执行机构
形式：气动薄膜式
用途：调节、开关
供气压力：300KPa, 340KPa, 400KPa.
接口：Rc1/4, Rc3/8
作用方式：正作用（气压增加阀闭），反作用（气压增加阀开）
环境温度：-40 ~ +100°C
标准涂层：红色环氧树脂
手轮机构：可选

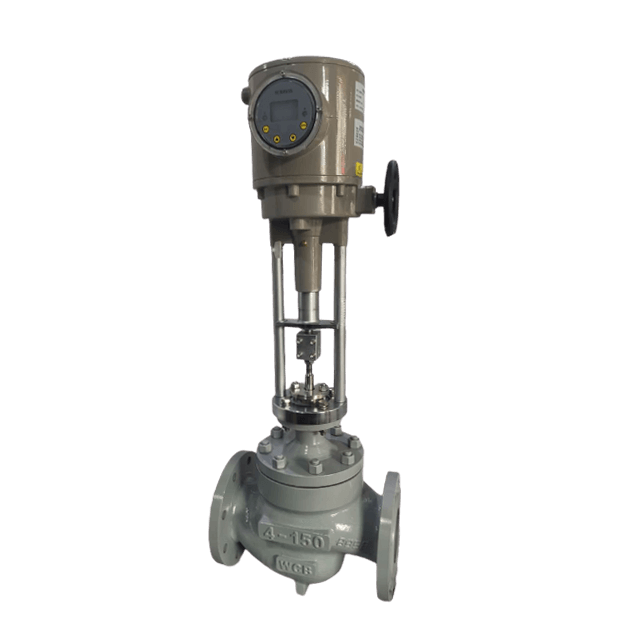

其他可选执行机构：气缸式执行机构，电动执行机构
控制附件
气动执行机构控制附件：电气定位器， 气气定位器，过滤减压阀，电磁阀，限位开关，增速器/放大器，锁止阀，手轮机构等等。
电动执行机构控制附件：加热器，控制箱，手轮机构等。
