描述
应用工况

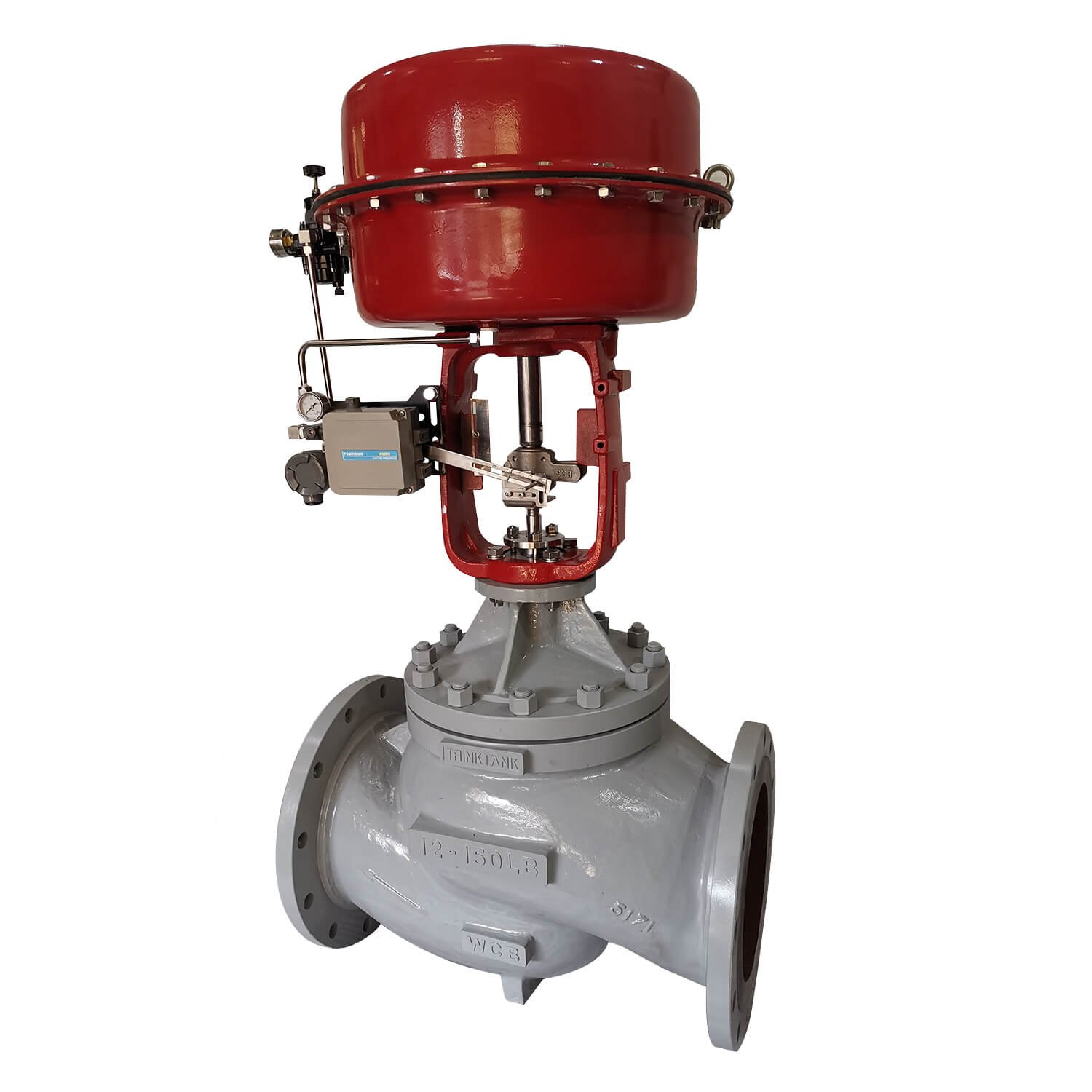

HCB Cage Guided Globe Type Control Valves 流体压力平衡阀芯型套筒导向型单座调节阀是一种大容量、动态稳定性优良、适合荷刻工况条件的高性能调节阀。由于具有使作用在阀芯上的流体压力平衡的结构，因此只须用较小的操作力便可达到稳定调节。该系列调节阀可以制成波纹管密封型、蒸汽夹套型、加长型上阀盖等特殊结构，以满足各种工况要求。
特点
- 第三代的S 型流畅的铸造阀体型腔，从第二代的等截面设计经过CFD（计算流体动力学）分析改良为更合理高效的等平均流速流道，从而获得更大的流通能力来节约期初投资；
- 阀体和上阀盖通过双头螺柱压紧成为整体，设计规范符合 ASME；
- 坚固的套筒导向和独特的平衡密封环（常温为GF TFE 结构， 高温为柔性石墨1398 & Graph-lock 结构）为阀芯上下运动 提供高度的稳定性，降低了震动和机械噪音；
- 坚固的套筒保护阀体不受阀蒸和空化的破坏。有呈S流线型的通道，压降损失小，流量大，可调范围广。
产品优势
- 平衡式结构的阀芯与非平衡式的直通单座阀比较, 所配置的执行机构可以比较小, 但却可以克服比直通单座调节阀高的介质压差，口径越大差异越明显，性价比越高。

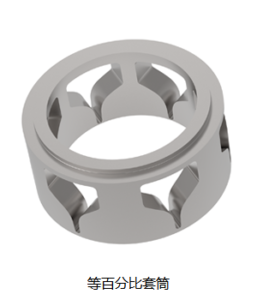

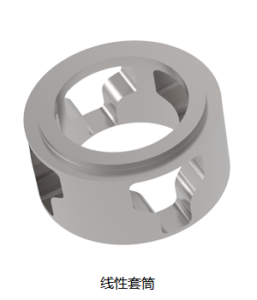

- 流量特性是通过套筒窗口的形状来达到的，不同流量特性只需要更换不同的套筒就能达到要求，增加了零部件的通用性。
- 比普通的单、双座调节阀噪声降低10dB左右
- 标准的快速更换阀内件更便于现场维护，即使阀体在管线上，也可以很容易地从阀体中取下所有的阀内件。GC120 阀内件 也可以方便地更换为GC210 多孔式阀内件、从而适用不同的工况，以保证阀门出口流速在安全的范围内，防止空化、气蚀的发生和有效降低噪音
标准规范
阀体
- 公称通径： 1″(DN25)～24″(DN600)
- 公称压力：ANSI Class 150#～2500#
- 连接方式：法兰型（RF, FF, RTJ, MFM)，焊接型(DN50以下用SW套焊/承插焊， DN80以上用对焊）
- 设计标准：ANSI B16.34， ANSI B16.47， API598等
- 法兰间距：IEC60534， ISA.S75.03-1985
- 表面涂层：阀体为碳钢时涂层是银灰色环氧树脂，阀体为不锈钢时，本体不加涂层。
上阀盖
- 标准型： -17 ~ +230°C
- 散热片型：-45 ~ +230°C
- 加长型： -196 ~ -45°C
- 波纹管密封型
- 蒸汽夹套型
阀内件
阀内件形式： 不平衡阀芯型
阀芯形式：单座型
额定Cv值：见表3
流量特性： 等百分比、线性、开关
可调比：50:1
阀座泄漏量：金属阀座标准泄漏等级为ANSI Class IV, 可选用Class V；软阀座标准泄漏等级为ANSI Class VI．
填料：聚四氟乙烯V型填料、聚四氟乙烯碳纤维、高强度碳纤维+聚四氟乙烯纤维、聚四氟乙烯纤维+纯聚四氟乙烯（禁油）及柔性石墨。
执行机构
形式：气动薄膜式
用途：调节、开关
供气压力：300KPa, 340KPa, 400KPa.
接口：Rc1/4, Rc3/8
作用方式：正作用（气压增加阀闭），反作用（气压增加阀开）
环境温度：-40 ~ +100°C
标准涂层：红色环氧树脂
手轮机构：可选
其他可选执行机构：气缸式执行机构，电动执行机构
控制附件
气动执行机构控制附件：电气定位器， 气气定位器，过滤减压阀，电磁阀，限位开关，增速器/放大器，锁止阀，手轮机构等等。
电动执行机构控制附件：加热器，控制箱，手轮机构等。
