描述
应用工况

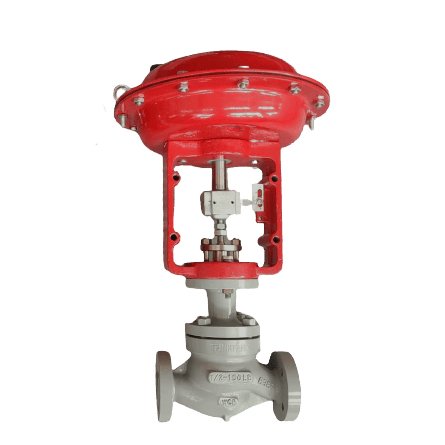

HTS Globe Type Control Valves 是球形的单座控制阀，该阀体设计为S形流道，具有流体流动平稳、流畅、冲刷小、振动弱、噪音低等优点。顶部导向结构使阀芯在其整个行程范围内的所有点上动作稳定，减小了振动、降低了噪音、较少了阀内件的磨损， 有效的延长了控制阀的使用寿命。
该HTS系列阀门应用广泛，适用于非空化的液体以及噪音在规定范围内的气体场合，同时还能够更好的控制高粘度的液体和泥浆。主要适用于各大冶金、空分、石油化工、能源、热电及建材行业。
特点
- 阀内件模块化设计,提高了零件的通用性降低了产品的制造、维修成本;
- 阀内件材质可选用特种材料(硬质合金、陶瓷等)及采用各种表面处理技术(渗氮，硬化处理) ,以适用于各种苛刻工况;
- 精确设计的阀芯，使阀门]流量特性几乎达到完美的等百分比、线性流量特性，使阀门具有高精度、高性能调节功能;
- 执行机构与定位器可快速便捷安装，可靠性高，所需安装空间小。配用多弹簧上动薄膜执行机构或电动执行机构;
- 阀体及阀内件简单的拆卸和安装，方便了以后阀广]的检测和维修;
- 密封性能优越性价比高。
标准规范
阀体
- 公称通径：1/2” ~ 8” (DN15 ~ DN200)
- 公称压力：ANSI 150LB, 300LB, 600LB, PN1.6MPa, PN4.0MPa, PN6.3MPa, PN10.0MPa
- 连接方式：法兰型（RF, FF, RTJ, MFM)，焊接型(DN50以下用SW套焊/承插焊， DN80以上用对焊）
- 设计标准：ANSI B16.34， ANSI B16.47， API598等
- 法兰间距：IEC60534， ISA.S75.03-1985
- 表面涂层：阀体为碳钢时涂层是银灰色环氧树脂，阀体为不锈钢时，本体不加涂层。
上阀盖
- 标准型： -17 ~ +230°C
- 散热片型：-45 ~ +230°C
- 加长型： -196 ~ -45°C
- 波纹管密封型
- 蒸汽夹套型

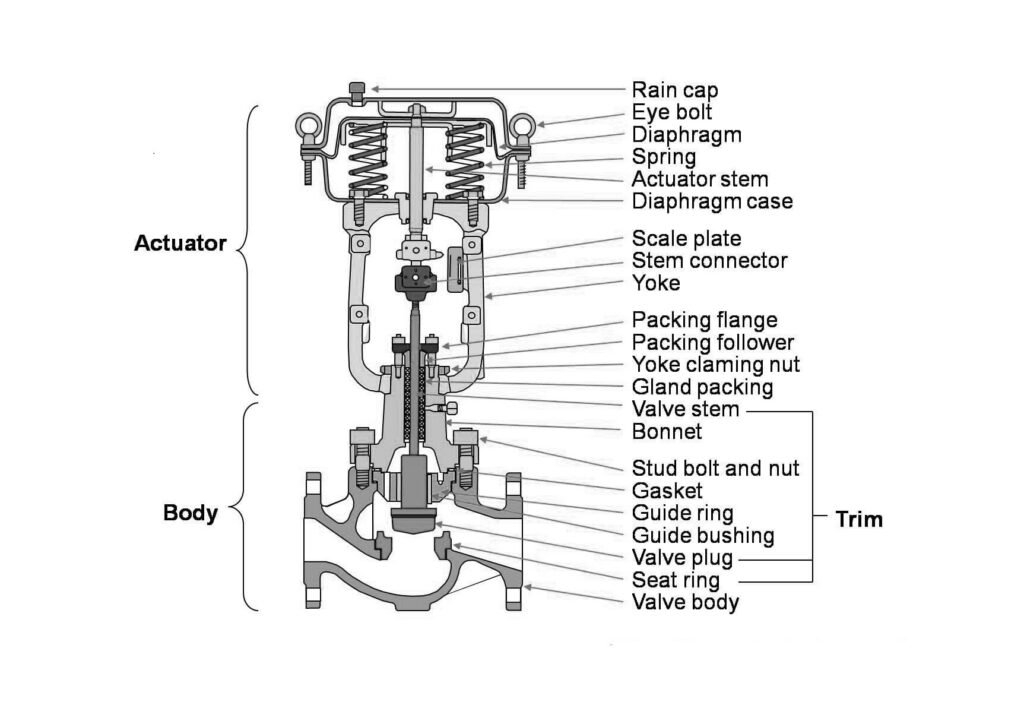

阀内件
阀内件形式： 不平衡阀芯型
阀芯形式：单座型
额定Cv值：见表3
流量特性： 等百分比、线性、开关
可调比：50:1
阀座泄漏量：金属阀座标准泄漏等级为ANSI Class IV, 可选用Class V；软阀座标准泄漏等级为ANSI Class VI．
填料：聚四氟乙烯V型填料、聚四氟乙烯碳纤维、高强度碳纤维+聚四氟乙烯纤维、聚四氟乙烯纤维+纯聚四氟乙烯（禁油）及柔性石墨。
执行机构
形式：气动薄膜式
用途：调节、开关
供气压力：300KPa, 340KPa, 400KPa.
接口：Rc1/4, Rc3/8
作用方式：正作用（气压增加阀闭），反作用（气压增加阀开）
环境温度：-40 ~ +100°C
标准涂层：红色环氧树脂
手轮机构：可选
其他可选执行机构：气缸式执行机构，电动执行机构
控制附件
气动执行机构控制附件：电气定位器， 气气定位器，过滤减压阀，电磁阀，限位开关，增速器/放大器，锁止阀，手轮机构等等。
电动执行机构控制附件：加热器，控制箱，手轮机构等。
